艺术与功能的融合

建筑包含了文化、艺术、功能、可持续等多方面的属性，建筑表皮玻璃的艺术与功能表现需要涉及到多种工艺的组合，比如：实现图案颜色的工艺有陶瓷数码打印、丝印彩釉、sefar夹层等，安全节能功能必须使用到Low-e镀膜、中空、夹层、弯钢等工艺。

独具特色且完美的建筑表皮，必定是合理的工艺组合及精益执行的结果。

陶瓷数码打印与Low-E的组合

01、  陶瓷数码打印工艺

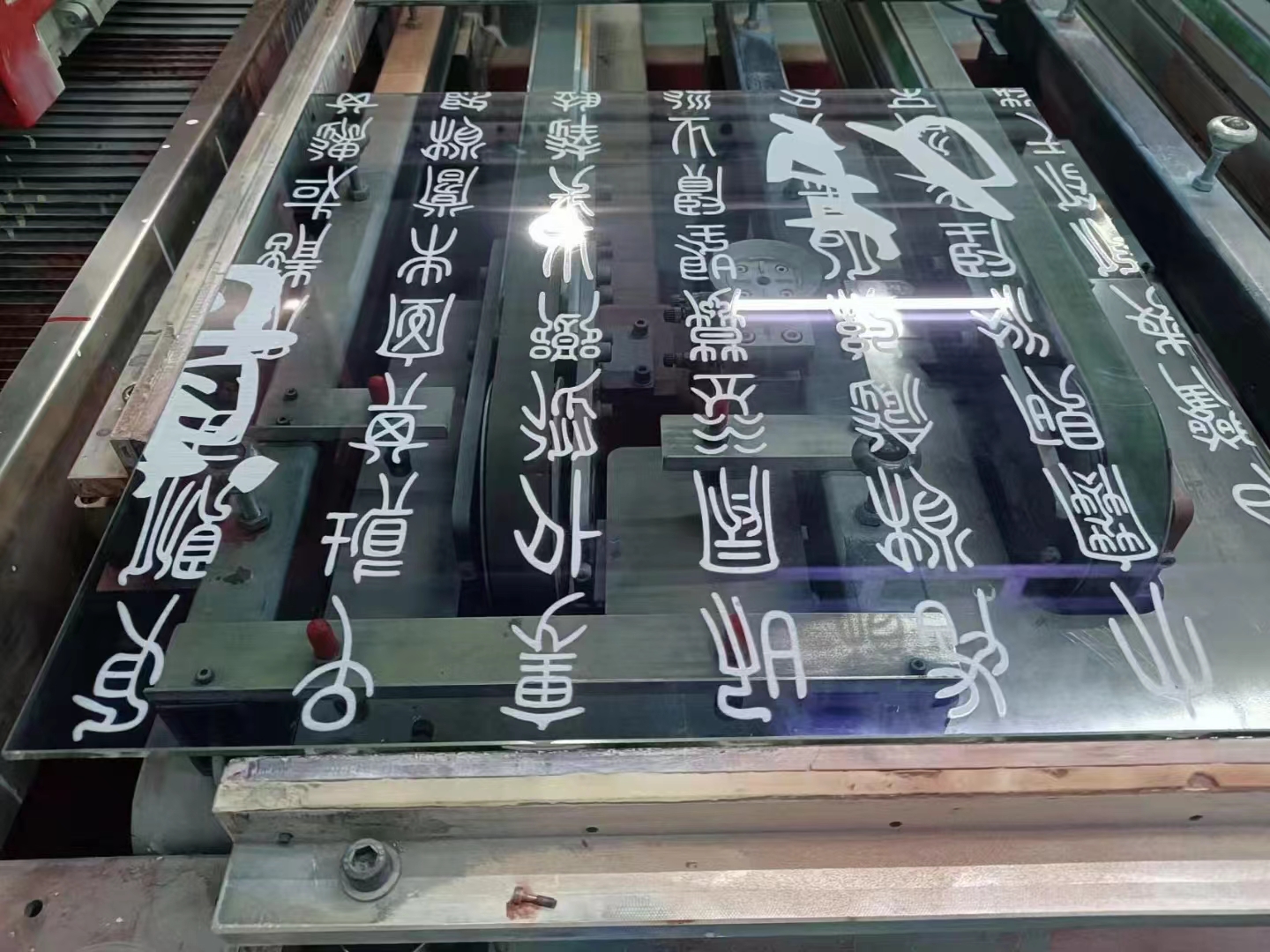

陶瓷数码打印玻璃是当下主流的建筑玻璃文化艺术表现工艺，不仅可以在玻璃上实现任何图案元素而且具有永久不变色不脱落等耐候性能，可以单片、夹层、中空、弯造型等多工艺复合，来满足建筑任意空间使用需求。

02、  Low-E

Low-e镀膜玻璃具有反射红外线、确保一定可见光透过的功能，减少夏季的热量进入室内和冬季的热量流失，从而达到节能效果。

四玻双腔陶瓷数码打印夹层Low-e中空

陶瓷数码打印与Low-E结合的优势

01、个性化艺术与功能的融合

陶瓷数码打印技术可以在玻璃上实现任何图案、任何颜色，包括图片、文字或艺术图案作品。而Low-e玻璃提供了良好的节能功能。将两者结合，不仅能满足个性化的设计需求，还能确保玻璃的功能性。促进未来建筑在美学与可持续方面的融合发展。

02、高效节能-提高玻璃的遮阳性能

03、提高建筑物的美学与商业价值，提高建筑形象识别度

陶瓷数码打印玻璃的外观更加吸引人，与Low-e结合后的产品不仅具有实用价值，还能提高整体建筑物的美学和商业价值。

04、耐用性与稳定性

陶瓷数码打印使用的是无机釉料，经过700摄氏度左右的高温，将油墨永久烧结在玻璃表层，不变色不脱落。

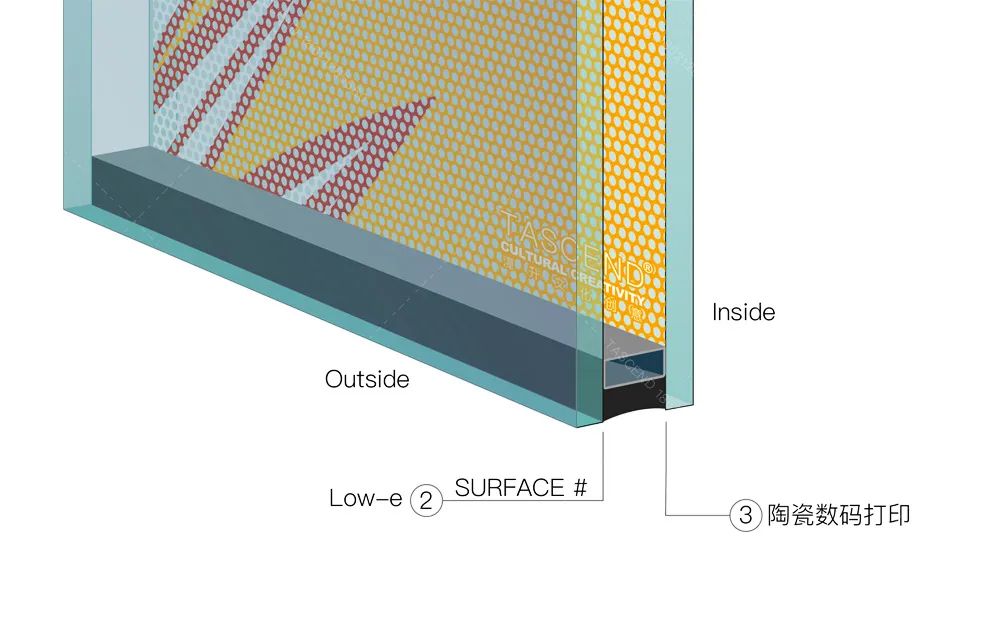

陶瓷数码打印与lowe的结合方式（结构配置）

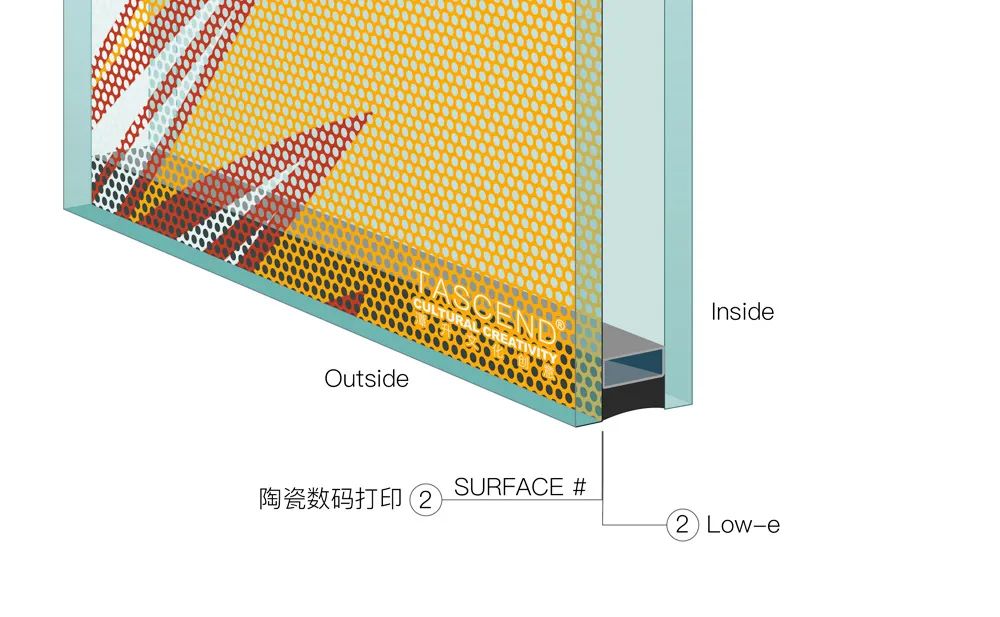

为体现陶瓷数码打印图案和颜色的视觉效果，建议尽可能将陶瓷数码工艺置于Low-e膜层的外侧，减少Low-e膜面颜色和反射对图案的影响。

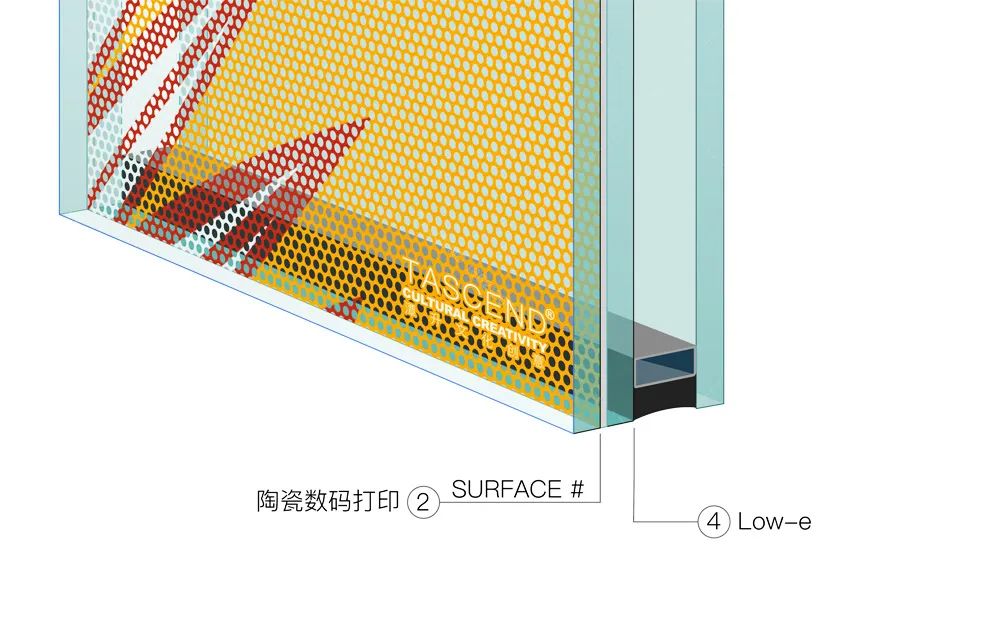

01、夹层中空配置，第二面陶瓷数码打印，第四面Low-E（最优方案）

① 外侧夹层提高建筑玻璃的安全性

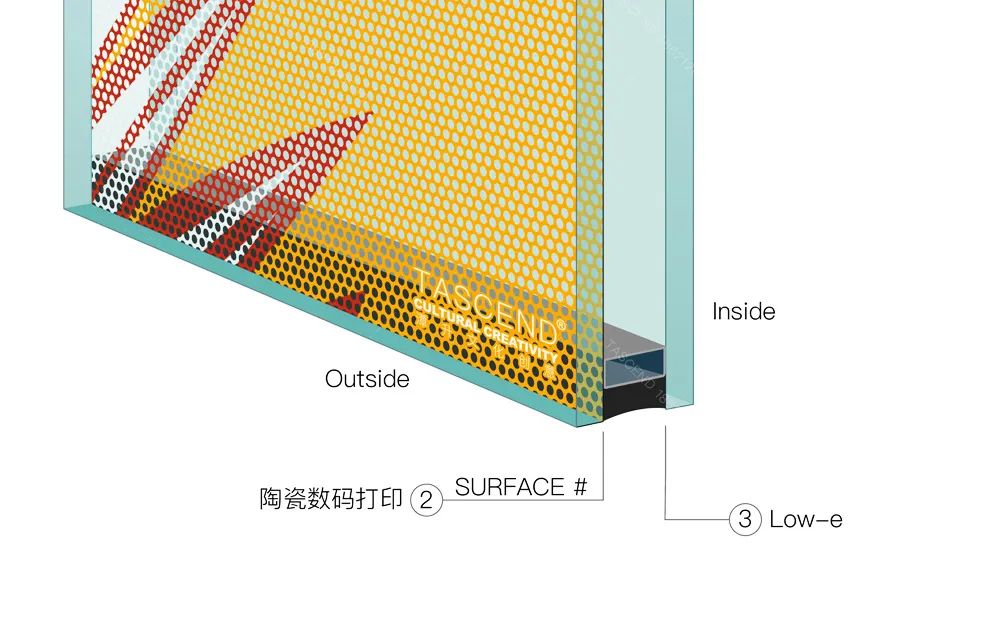

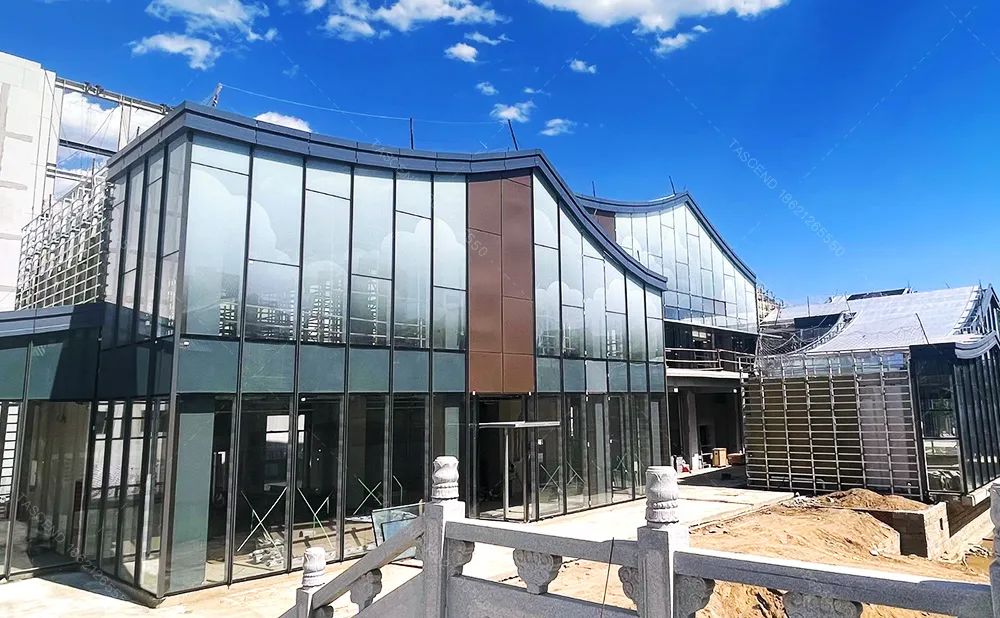

廊坊水云间文化商街（第二面陶瓷数码打印，第三面高透无色Low-e）

得益于优秀的Low-e膜系颜色，确保了建筑外立面的通透效果

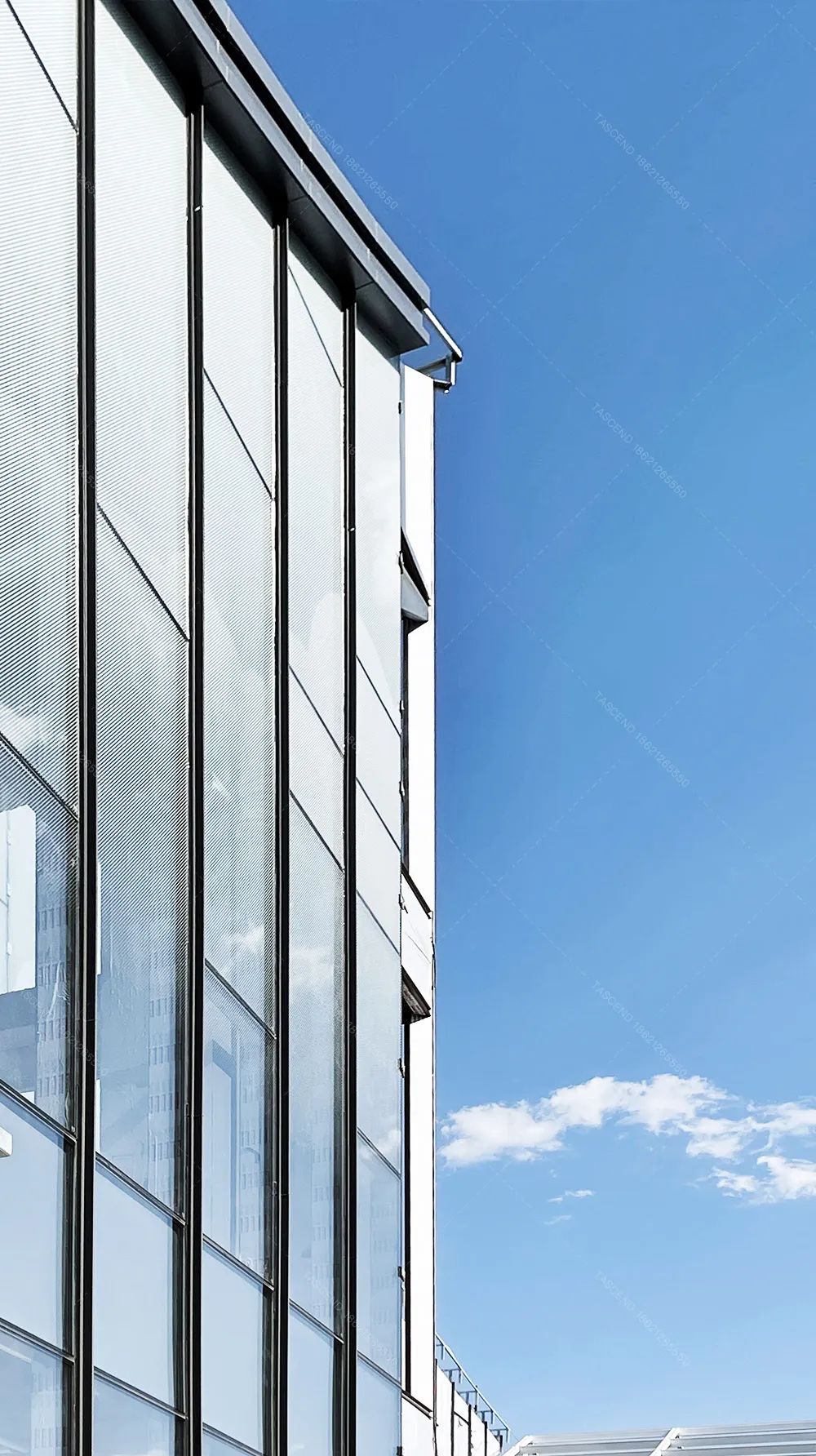

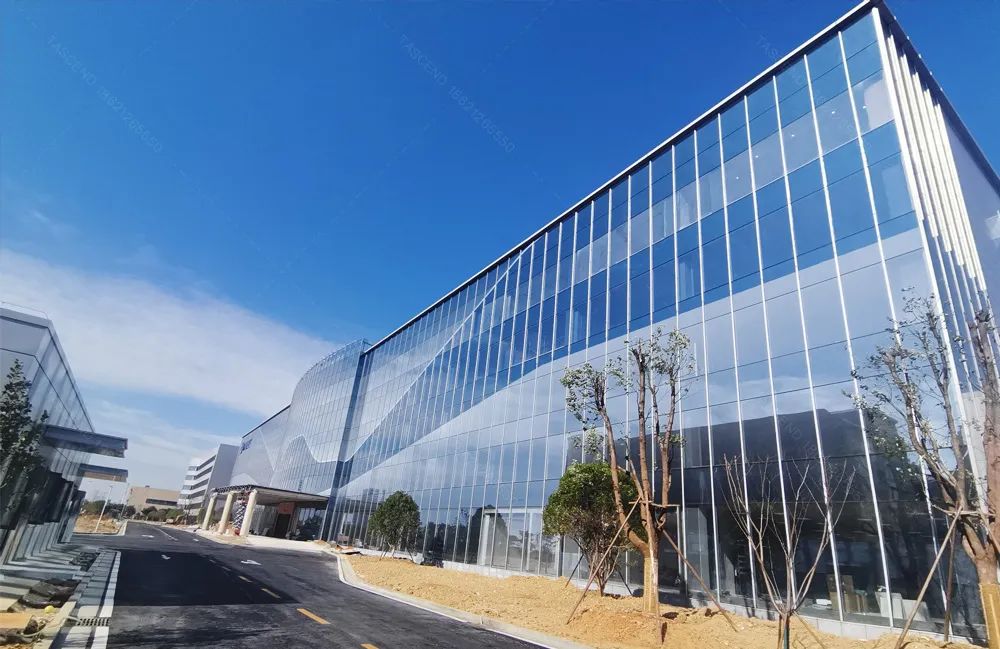

南昌中微半导体

陶瓷数码打印与两款先钢后镀膜系组合调试

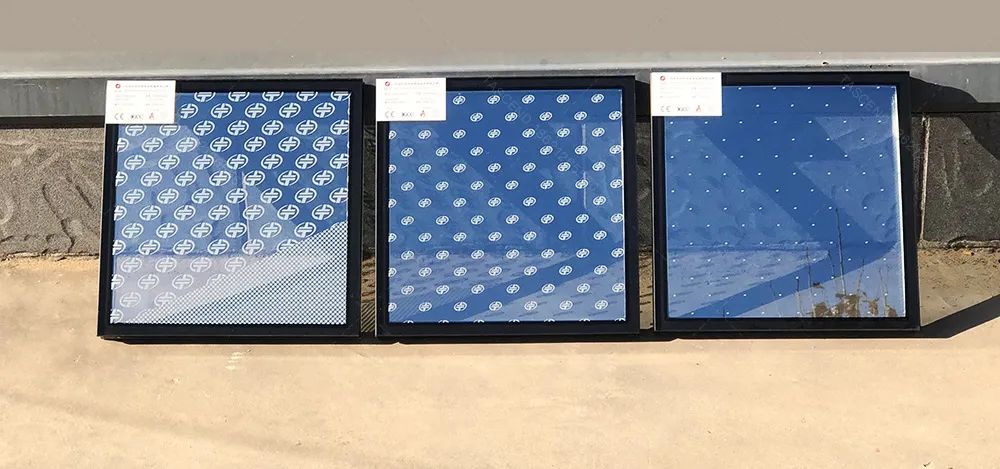

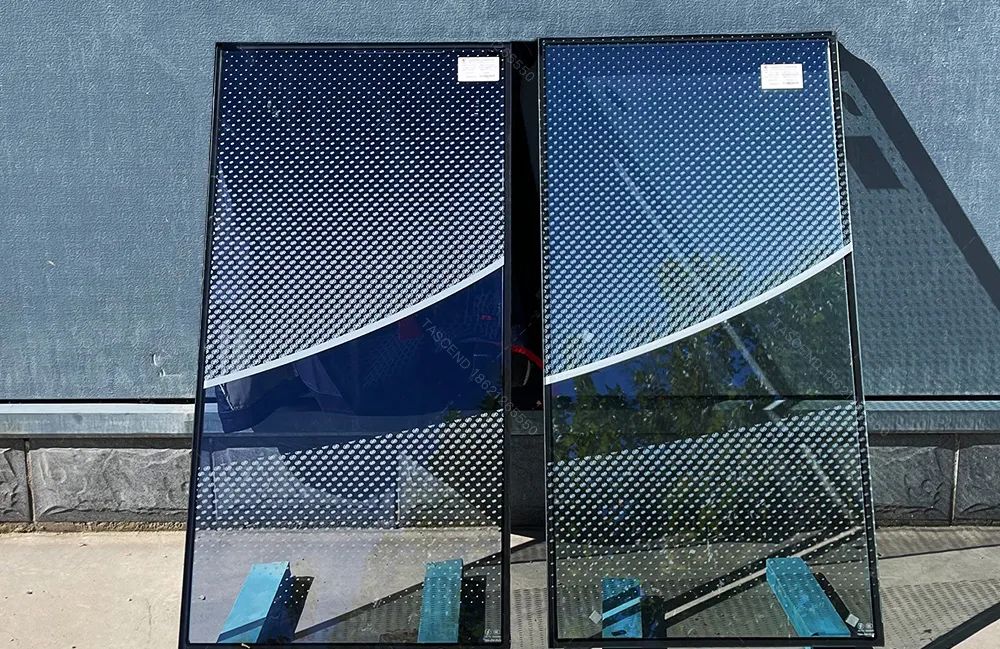

封样样板（不同图案遮盖度区域）

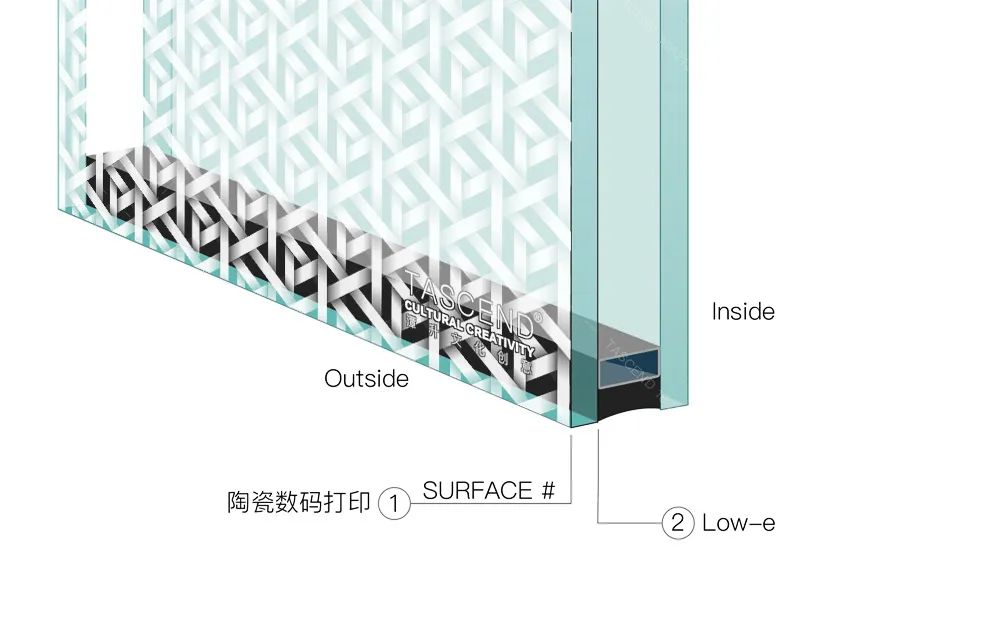

② 注意：玻璃空气面与锡面的安排，以及镀膜面钢化时接触陶瓷辊形成的杂质与瑕疵对镀膜的影响。

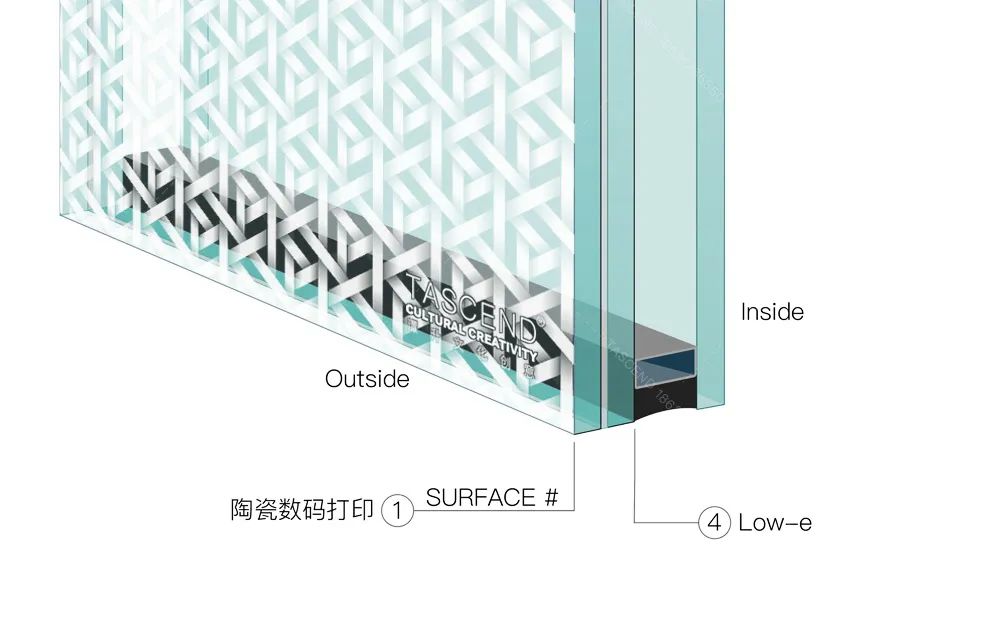

③ 注意：使用满足第一面性能的专用油墨；

④ 优点：表面图案哑光、柔和、干净，不影响Low-e颜色的表现。

根据项目实际情况选择合理的工艺组合，上述仅为部分组合概述，需根据具体要求进行调整和测试，以确保玻璃工艺最合理应用。

上述所有方案建议使用超白原片、超白Low-e，以满足建筑艺术与功能的最理想结合。

先钢后镀Low-E的优势

北京物华天宝镀膜科技有限公司 冷庆吉

镀膜玻璃使用先钢化后镀方式加工的优势是镀膜玻璃的膜层不必经过600℃以上的高温，这使得在设计膜层结构及选择镀膜材料时仅需考虑满足外观颜色，光学性能(透过率，反射率)和热工性能，不必考虑膜层结构能否耐高温，以及高温对膜层结构性能和外观造成的影响。所以这种方式生产的镀膜玻璃：

1.颜色选择多，各种透过率和反射率选择范围相对广泛；

2.光学性能优异，因不需要考虑高温下Ag层氧化，镀膜玻璃的功能层Ag层可选择更高厚度及其他材料的选择更广泛,进而使得玻璃的光学性能更优异;

3.颜色均匀性能良好，高温会使镀膜玻璃膜层提前氧化，这种氧化会使得产品钢化后的颜色均匀性缺陷放大。先钢后镀产品则不存在这种问题；

4.玻璃平整度好，镀膜玻璃膜面与浮法玻璃表面反射率不同，且部分产品根据需求反射率较高，这对钢化炉的要求就相对较高，需要有热对流来减少钢化时玻璃上下表面温差，但无论工艺怎么控制，浮法玻璃钢化平整度还是优于镀膜玻璃。所以采用先钢后镀方式玻璃的平整度优于先镀后钢的方式。目前国内许多大型项目均采用这种方式。

陶瓷数码打印与先钢后镀膜系结合在镀膜环节的控制要求较高，同时对玻璃生产商设备配套要求较高。

以上文章转载自公众号“建筑玻璃艺术顾问”

文章仅用于学习交流

如有版权问题请及时与我们联系

我们将第一时间做出处理！
